產品概述：
JB-TG-V6851型火災報警控制器（本章節內簡稱V6851控制器）是專為大中型消防報警系統研制的聯動型火災報警控制器，產品采用了基于ARM平臺的RISC嵌入式技術及無主從對等網絡技術，可配接其它廠家生產的消防應急廣播系統、消防電話系統及其它用途自動監控系統。
本品符合--標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動系統》。
功能特點：
•  32路回路總線，-大32×256個報警/聯動地址點；
•  可連接和監控我公司生產的各類總線設備及火災顯示盤等設備，報警設備與聯動設備地址混編；
•  單機可配接64塊手動控制盤或總線聯動控制盤；
•  采用觸摸屏操作，全中文液晶顯示或?qū)嵤┰O(shè)備操控。
•  具有黑匣子功能，存儲8000 條數據。
•  記錄煙霧/溫度輸出曲線和數據，對探測器的報警閾值可進行調整。
•  報警系統采用無主從方式的對等網絡架構設計，每臺控制器可顯示系統網絡內所有設備的工作情況。
•  具有 RS485/CAN/以太網絡等通訊端口，可實現網絡遠程服務，并可通過因特網實現遠程監控。亦可方便地并入樓宇自動控制系統或其它監控系統。
•  網絡容量可達到連接64 臺控制器、256個回路、65536個報警/聯動地址點。
•  具有1組非編碼聲光警報器控制輸出和6組可編程有源控制輸出；
•  具有極強的現場編程能力，支持各回路、設備之間的交叉聯動，各種漢字信息注釋、總線制控制設備與多線制控制設備之間的相互聯動等均可以現場編程設定。也可任意采用PC機或筆記本方式進行現場編程；支持U盤和SD卡進行數據傳遞，以方便用戶更新數據。
主要技術指標：
•  工作主電電壓：AC180V ～ AC242V/50HZ
•  備用電池規格：24AH/12V、2節
•  回路輸出電壓：DC15V-DC28V
•  回 路 數 量：  32回路
•  回 路 容 量：  32×256個地址點
•  回路-大輸出電流：200mA
•  回路-大保護電流：≤400mA
•  聯動電源輸出：    DC24V/10A
•  工作環境溫度：-10℃ ～ 50℃
•  環境相對濕度：≤95％RH（40±2℃）
•  手動控制盤-大數量：  64塊
•  聲光警報控制輸出：1組，DC24V/1A
•  多線制直控輸出端：DC24V/1A
•  整機外形及尺寸：    標準立柜
•  寬550mm×厚500mm×高1780mm
•  控制器面板尺寸：    標準9U(400mm)

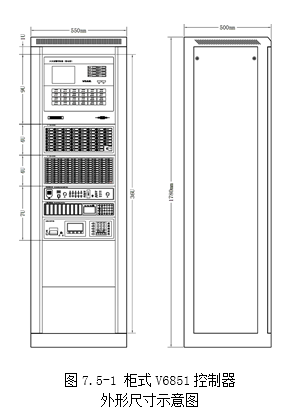

外形結構與安裝方式：
